Устройство защиты и контроля скорости УЗКС-01

Устройство защиты и контроля скорости УЗКС-01
предназначено для контроля за движением рабочих органов исполнительных механизмов: крыльчаток, ковшей, норий, шлюзовых затворов и в случае выхода скорости за пределы установленного диапазона или срабатывания защитных датчиков, выдает сигнал на отключение механизма или включение предупредительной сигнализации и позволяет отключать силовые цепи контролируемого оборудования при сходе ленты или срабатывании датчика подпора, предотвращая аварийные ситуации, перегрузку или выход из строя оборудования. Устройство УЗКС-01 позволяет работать в двух режимах: контроль одного канала скорости и 4 датчика схода ленты/подпора (2 верхних и 2 нижних) или контроль независимых 3 каналов скорости.

Описание устройства защиты и контроля скорости УЗКС-01

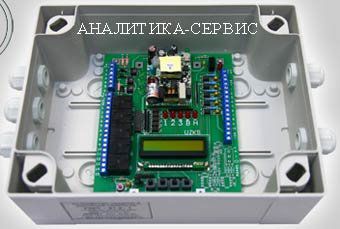

УЗКС-01 обеспечивает установку параметров контроля каналов управления по скорости, их коррекцию при помощи функциональных клавиш и дисплея, а так же сохранение заданных параметров при отключении питания. Микропроцессоры УЗКС выполняют цифровое измерение временных параметров скорости, индикацию режимов работы и текущего значения отклонения скорости от номинального значения, а также при изменении скорости движения ниже/выше заданного значения или поступлении сигналов от датчиков схода ленты и подпора обеспечиваютотключение силовых цепей контролируемого оборудования. В УЗКС-01 предусмотрена индикация прохождения сигнала на выходные ключи посредством соответствующих светодиодов. УЗКС-01 поставляется в пластмассовом корпусе с прозрачной крышкой - для удобства визуализации работы устройства.

Контроль скорости:

При выходе измеренного значения скорости вращения контролируемого устройства за установленные пределы УЗКС выдает сигнал на выходной ключ, отключая контролируемое устройство и выдавая аварийный сигнал. Контроль скорости начинается после подачи напряжения на разрешающий вход для каждого канала. При этом предусмотрена настраиваемая задержка начала работы.

Контроль схода ленты и подпора:

При поступлении сигнала с одного из датчиков схода ленты или подпора в течении заданного периода - УЗКС-01 выдает сигнал на выходной ключ, отключая контролируемое устройство и выдавая аварийный сигнал до снятия сигнала с датчиков схода ленты или подпора. Контроль начинается после подачи напряжения на первый разрешающий вход. При этом предусмотрена настраиваемая задержка начала работы.

Модификации устройства защиты и контроля скорости УЗКС-01
Старое обозначение Новая комплектация
УЗКС-01.1-1 УЗКС-01+ 1 датчик скорости PR30-15DP
УЗКС-01.1-2 УЗКС-01+ 2 датчика скорости PR30-15DP
УЗКС-01.1-3 УЗКС-01+ 3 датчика скорости PR30-15DP
УЗКС-01.2-1 УЗКС-01+ 1 датчик скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-2 УЗКС-01+ 2 датчика скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-3 УЗКС-01+ 3 датчика скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-0 УЗКС-01+ 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.6 УЗКС-01 + 6 датчиков уровня, схода-подпора CR30-15DP

Технические характеристики УЗКС-01
Напряжение питания, В
220
Потребляемая мощность, Вт
не более 10
Диапазон коммутируемых напряжений, В
0-380
Предельный коммутируемый ток, А
1
Тип нагрузки
активный, индуктивный
Время включения (выключения), с
0,1
Степень защиты оболочки
IP54
Температура окружающего воздуха, С
от -10 до +45
Габаритные размеры, мм
254х200х98
Масса, кг не более
1,5

Наиболее ходовые модификации устройства УЗКС-01

При установке на норию: УЗКС-01 + 1 датчик скорости PR30-15DP на вал нории + 4 датчика уровня, схода-подпора CR30-15DP (2 датчика внизу и 2 датчика вверху)
При установке на шлюзовой затвор: УЗКС-01 + 1 датчик скорости PR30-15DP
При установке на ленточный транспортер: УЗКС-01 + 2 датчика скорости PR30-15DP


Комплект поставки УЗКС-01

УЗКС-01
Паспорт
