Коробки клеммные взрывозащищенные ЕхК-(em)А13 из алюминиевого сплава с плоской крышкой на винтах

Клеммные коробки являются взрывозащищенным электрооборудованием и предназначены для согласования извещателей с выходом типа «сухой контакт» со шлейфом сигнализации приемно-контрольного прибора, посредством самостоятельной установки потребителем навесных элементов (диодов и резисторов). Коробки применимы в зонах, опасных по воспламенению взрывоопасных газов и пыли, классов 1, 2, 21, 22 по ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-10-2.

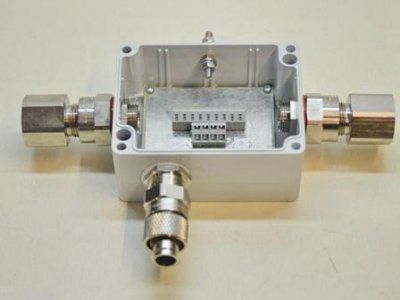

Коробки представляют собой прямоугольный литой корпус из алюминиевого сплава, скрепленный винтами с плоской крышкой через уплотнитель по периметру. Коробки оснащены зажимами для наружного и внутреннего заземления.

На сторонах коробок установлены кабельные вводы согласно заказу.

Внутри коробок установлена плата с готовой схемой коммутации с двумя рядами клемм: клеммы в первом ряду используются для согласования с шлейфами пожарно-охранной сигнализации приемно-контрольного прибора (ПКП) посредством установки потребителем навесных элементов (диодов, резисторов), клеммы во втором ряду, используемые для соединения с извещателями. Электрическая схема платы приведена на Рисунке 1

Плата выполнена универсальной, и позволяет производить подключение извещателей с нормально замкнутыми контактами, нормально-разомкнутыми и переключающими контактами. Возможные схемы подключений извещателей с нормально-замкнутыми и нормально разомкнутыми контактами для включения последовательно или параллельно в шлейфы охранно-пожарных сигнализаций
