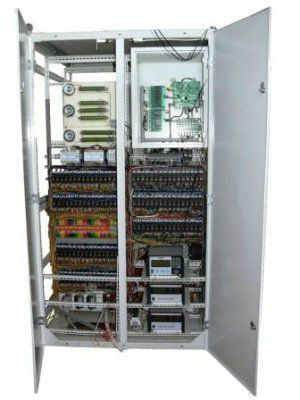

Комплексный стенд испытаний трансформаторов напряжения

Технические данные стенда

Питание стенда осуществляется от сети переменного тока напряжением 220В и сети переменного тока трехфазным напряжением 380 В, частотой 50 Гц.Диапазон рабочих температур от 10 до 45°С, относительная влажность до 80 % при 25ºС.

В тесте определение коэффициента угловой погрешности и трансформации:

верхний предел первичного напряжения: 35000В;

точность измерения угловой погрешности: 0,1мин;

нижний предел первичного напряжения: 3000В;

точность измерения коэффициента трансформации: 0,001.

В тесте испытание межвитковой изоляции (индуктированым напряжением):

частота: до 400 Гц;

точность измерения тока (учитывая погрешности трансформатора тока): 0,4%;

точность измерения напряжения ВН: 0,5%;

точность измерения напряжения НН: 0,2%.

В тесте потерь короткого замыкания и определения напряжения:

точность измерения напряжения: 0,1%;

точность измерения тока (без учета погрешности трансформатора тока):0,1%;

точность измерения мощности (без учета погрешности трансформаторатока): 0,2%;

точность измерения мощности (учитывая погрешности трансформатора тока): 0,4%;

точность измерения тока (учитывая погрешности трансформатора тока): 0,3%.

В тесте потерь холостого хода (ток намагничивания, вольт–амперные характеристики) и определение тока:

точность измерения напряжения: 0,1%;

точность измерения тока (без учета погрешности трансформатора тока): 0,1%;

точность измерения мощности (без учета погрешности трансформатора тока): 0,2%;

точность измерения мощности (учитывая погрешности трансформатора тока): 0,4%;

точность измерения тока (учитывая погрешности трансформатора тока): 0,3%.

В тесте измерение на вводах разомкнутого треугольника дополнительных вторичных обмоток:

точность измерения напряжения: 0,25%.

В тесте проверка полярности (определение группы соединения):

точность измерения угла сдвига между напряжениями (токами) ±0,05градуса.

В тесте измерение активного сопротивления:

максимальный ток через обмотку: 10А;

точность измерения сопротивления: 0,2%;

диапазон измеряемых сопротивлений: 0,001-50000 Ом.
