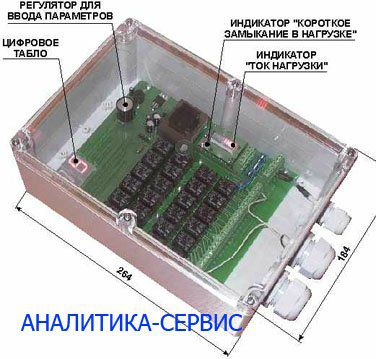

Блок А-02 блок управления продувкой фильтров-циклонов

Блок А-02 предназначен для управления продувкой фильтров-циклонов. Блок обеспечивает формирование регулируемых по длительности и периоду импульсов поочередно на заданном количестве выходов, к которым подключаются электропневмоклапаны (ЭПК) подачи сжатого воздуха для очистки от пыли рукавов фильтра-циклона. Блок защищён от перегрузок по току и коротких замыканий в цепи нагрузки.
Описание блока управления А-02



Блок А-02 управляет ЭПК с сетевым рабочим напряжением (~ 220 В, 50 Гц).

Количество каналов (от 1 до 24) , по которым распределяются импульсы регенерации фильтра, задаётся при настройке . К каждому каналу может подключаться несколько ЭПК, поэтому блок обслуживает фильтры с любым количеством фильтровальных элементов . Период повторения импульсов регулируется от 1 до 99 сек., а их длительность - от 0,03 до 0,5 сек. Диапазон рабочих температур - от 40 до + 40 С. Блоки защищены от короткого замыкания во внешних цепях . Предусмотрены дистанционный контроль за работой блоков, индикация тока через нагрузку , а также режим диагностики неисправных ЭПК .





Технические характеристики блока управления пневмоклапанами



Блок обеспечивает:

а) возможность выбора количества каналов (рукавов фильтра-циклона) от 1 до 24 с шагом 1;

б) подключение до 5 ЭПК на 1 канал (импульсное значение тока до 3 А, действующее - до 0,7А);

в) регулировку длительности управляющего импульса в диапазоне от 0,03 до 0,5 сек. с шагом в 0,01 сек.;

г) регулировку периода повторения импульсов в диапазоне от 1 до 99 сек. с шагом в 1 сек.;

д) защиту от коротких замыканий в цепях нагрузки;

е) сигнализацию во внешнюю цепь импульсов управления ЭПК, световую индикацию тока, протекающего через цепь нагрузки.

Блок А-02 предназначен для эксплуатации при температуре окружающего воздуха от -40 до +40ОС и относительной влажности до 98%.

Сопротивление изоляции электрических цепей между собой - не менее 20 МОм при температуре окружающего воздуха 20+5 ОС и относительной влажности не более 80%.

Питание блока осуществляется от однофазной сети переменного тока напряжением 187- 242 В частотой 49-51 Гц.

Ток через нагрузку при коротком замыкании не более 0,1 мА.

Падение управляющего напряжения на выходных клеммах блока – не более 7 В.

Потребляемая мощность не более 5 ВА.

Степень защиты оболочки блока от воздействия пыли и воды - IP65 по ГОСТ 14254-96.

Габаритные размеры блока (без кабельных сальников и крепёжных элементов)- 184х264х95 мм, масса - не более 1,6 кг.

Режим работы блока - круглосуточный.

Срок службы блока - 10 лет.

Вероятность безотказной работы за 1000 часов не менее 0,98.





Комплект поставки блока управления пневмоклапанами А-02



Блок А-02 - 1 штука

Кабельный сальник PG25 – 2 штуки

Кабельный сальник PG13.5 – 1 штука

Крепёжные элементы – 1 комплект

Паспорт - 1 штука.
